जल पुनर्चक्रण उपचार और पुनः उपयोग प्रणाली

पानी के पुनर्चक्रण उपचार और पुनः उपयोग प्रणाली मुख्य रूप से पीईटी बोतलों धोने के प्रसंस्करण के लिए उपयोग किया जाता है जो अपशिष्ट जल का एक बहुत बना देगा। मुख्य प्रदूषक निलंबित सामग्री हैं।अपशिष्ट जल की मात्रा और प्रदूषकों के सूचकांक के अनुसार. हम एक सेट जल उपचार प्रणाली बनाने और डिजाइन करने की योजना बनाई है. फिल्टरेशन + तलछट + वायु फ्लोटेशन प्रक्रिया को अपनाया, अपशिष्ट जल का उपचार करने के बाद, भाग का पुनः उपयोग किया जाएगा,और भाग मानक के लिए जारी किया जाएगा.

डिजाइन वर्ण

1. अपशिष्ट जल की गुणवत्ता और उपचार आवश्यकताओं के अनुसार प्रक्रिया मार्ग का उचित चयन किया जाएगा, उपचार प्रौद्योगिकी उन्नत होगी,और उपचारित जल की गुणवत्ता को निर्वहन मानक के अनुरूप होना चाहिए.
2उपचार की आवश्यकताओं को पूरा करने की शर्त पर, निवेश को कम करने के लिए मूल सुविधाओं का यथासंभव उपयोग किया जाएगा।और पौधे में सुंदरता की आवश्यकताओं पर विचार किया जाना चाहिए.
3सुविधाजनक संचालन और प्रबंधन, सरल संचालन और आसान रखरखाव। उपकरण उच्च गुणवत्ता, अच्छा प्रदर्शन और स्थिर संचालन के हैं।

डिजाइन पैरामीटर

1अपशिष्ट जल स्रोत: प्लास्टिक पुनर्चक्रण संयंत्रों से
2.निर्धारित उपचार क्षमता:10-50m3/H
3अपशिष्ट की गुणवत्ता

विनिर्देश

उपचार प्रौद्योगिकी
हमारी जल निस्पंदन प्रणाली के लिए मुख्य उद्देश्य पानी से एसएस को हटाना और पानी में एजेंट को बनाए रखना है। यह प्रणाली निस्पंदन, तलछट,और हवा के तैरने का उपचार

प्रसंस्करण प्रवाह:

प्रक्रिया विवरण

वाशिंग लाइन से निकले अपशिष्ट जल को पहले संग्रह और अस्थायी भंडारण के लिए अपशिष्ट जल संग्रह पूल में छोड़ दिया जाता है।
चरण 1: जल पंप द्वारा ठोस-तरल पृथक्करण के लिए अपशिष्ट जल वाहक को स्लैग फिल्टर मशीन में, बड़े कणों को स्लैग संग्रह बॉक्स में,और अपशिष्ट जल को तलछट टैंक में;
चरण 2: अपशिष्ट जल में तलछट टैंक के बाद, ऑनलाइन पीएच मीटर प्रतिक्रिया की तारीख के अनुसार, स्वचालित रूप से एसिड जोड़ा और तटस्थ करने के लिए पीएच सूचकांक समायोजित,फिर फ्लोकुलेशन प्रतिक्रिया में फ्लोकुलेन्ट और कोएगुलेन्ट जोड़े जाते हैं.
अधिकांश संघनित फ्लेक्स डूब जाएगा, और साफ पानी कीचड़ और पानी के अलगाव को महसूस करने के लिए ऊपर और हवा तरंग टैंक में तैर जाएगा,और कीचड़ पानी नियमित रूप से कीचड़ टैंक में छोड़ दिया जाएगा;

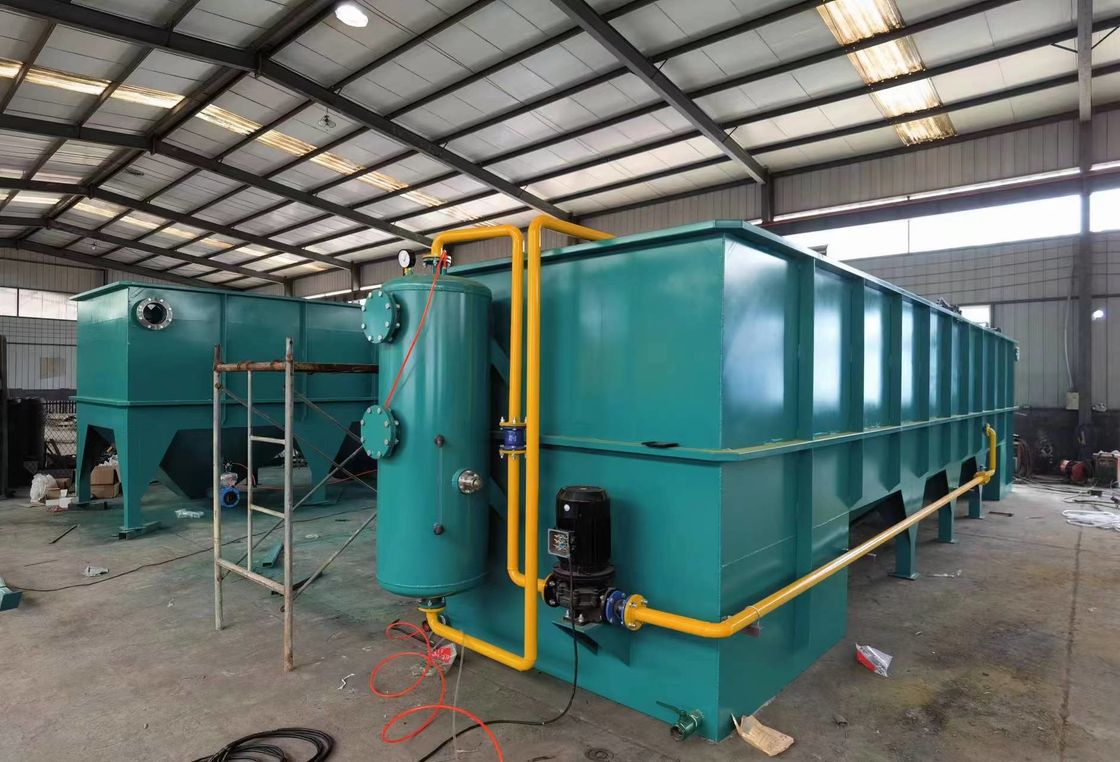

चरण 3: हवा के तैरने वाले टैंक में साफ पानी डालें और जब पानी के साथ संपीड़ित हवा को मिलाया जाता है, तो सूक्ष्म बुलबुले बनते हैं।अवशिष्ट ठीक कणों और तैरता पदार्थ हवा के बुलबुले द्वारा पूल की सतह पर तैर जाएगा, फिर, स्क्रैपर डिवाइस के माध्यम से निर्वहन कर रहे हैं; उपचार के बाद स्वच्छ पानी पानी पूल अस्थायी भंडारण में।
चौथा चरणः स्वच्छ जल उच्च दबाव वाले पंप द्वारा फिल्टर में पहुंचाया जाएगा और फिल्टर किया हुआ पानी वापस धोने की लाइन में जाता है।
तलछट टैंक और तलछट टैंक में वायु तरंग द्वारा उत्पादित दलदली, और दलदली जल निकासी उपकरण द्वारा निर्जलीकृत और फिर नियमित रूप से उपचार के लिए बाहर ले जाया जाता है।

2मुख्य प्रक्रिया परिचय:

अपशिष्ट जल संग्रहण टैंक (ग्राहक द्वारा तैयार)

यह मुख्य रूप से धोने की लाइन से बाहर निकाले गए अपशिष्ट जल को इकट्ठा करने के लिए प्रयोग किया जाता है, और सीवेज लिफ्ट पंप के लिए भी संचिका के रूप में कार्य करता है, जिसका कार्य प्रवाह परिवर्तन को बफर करना है,पानी की मात्रा को विनियमित करना, और पानी की गुणवत्ता को समरूप बनाना।
डिजाइन में रहने का समयः 2 घंटे से कम
एकीकृत अपशिष्ट जल संग्रह पूल*1 सेट,प्रभावी मात्रा:40m3
सामग्रीःसीमेंट
रूपः भूमिगत

b.लिफ्ट पंप

इसका उपयोग अपशिष्ट जल को उपचार के लिए तलछट टैंक में उठाने के लिए किया जाता है। डिजाइन गैर-ब्लॉकिंग सबमर्सिबल सीवेज पंप को अपनाता है, जिसे स्थापित करना और बनाए रखना आसान है, और इसकी लंबी सेवा जीवन है।स्वचालित प्रारंभ और रोक विनियमन टैंक में सेट स्तर गेज के माध्यम से महसूस किया जा सकता है, मैन्युअल ऑपरेशन को कम करता है।
एकीकृत अपशिष्ट जल उठाने वाला पंप*2se (एक उपयोग के लिए, दूसरा स्टैंडबाय के लिए)
शक्तिः5.5kw

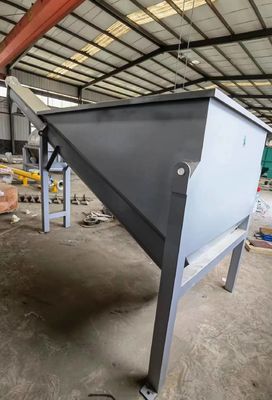

c. स्लैग फिल्टर मशीन

स्लैग फिल्टर मशीन को जल उपचार प्रणाली के सबसे आगे रखा गया है, मुख्य रूप से निकाले गए अपशिष्ट जल में बड़े कणों को अलग करने के लिए,जो बाद के तलछट उपचार के लिए फायदेमंद है और बाद के उपकरणों के अवरोध और पहनने को कम करता है.
मॉडलःPRLZ श्रृंखला*1सेट मुख्य सामग्रीःSUS304

d.एकात्मिक तलछट टैंक

एकीकृत तलछट टैंक झुका ट्यूब तलछट टैंक, जो उपचार प्रणाली के सामने के छोर पर स्थापित किया जाता है अपनाता है। एसिड जोड़कर, अपशिष्ट जल का पीएच तटस्थ पर समायोजित किया जाता है,बाद की तलछट प्रतिक्रिया के लिए सर्वोत्तम परिस्थितियों को प्रदान करनाइस प्रक्रिया में, प्रतिक्रिया टैंक में सेट पीएच पीएच के स्वचालित समायोजन को महसूस करने के लिए एसिड डोजिंग मीटरिंग पंप के साथ इंटरलॉक किया जाता है।
साथ ही, फ्लोक्लेंट और कोएग्युलेंस जोड़कर अपशिष्ट जल में एसएस को कोएग्युलेट और जमाया जा सकता है, और गंदगी और पानी को गुरुत्वाकर्षण द्वारा अलग किया जा सकता है, ताकि पानी की गुणवत्ता स्पष्ट हो सके।
प्रसंस्करण क्षमता:20m3/h 1 सेट
बाहरी आयाम: L11000*W2000*H3500
सामग्रीःकार्बन स्टील + विरोधी जंग
कीचड़ निर्वहनःकीचड़ निर्वहन वाल्व एक विद्युत वाल्व है जो नियमित रूप से स्वचालित रूप से कीचड़ निर्वहन करता है

स्वच्छ जल टैंक

इसका उपयोग मुख्य रूप से उपचारित पुनर्नवीनीकरण पानी को इकट्ठा करने के लिए किया जाता है और स्वच्छ जल पंप के लिए जलाशय के रूप में भी कार्य करता है।
डिजाइन रहने का समयः 2 घंटे
प्रभावी आयतन:40m3
सामग्रीःकार्बन स्टील विरोधी जंग
आयाम: L4000*W2000*H1500 2 सेट

g.स्वच्छ जल पंप

इसका उपयोग उपचारित पुनर्नवीनीकरण पानी को सफाई लाइन में पुनः उपयोग करने के लिए किया जाता है। डिजाइन ऊर्ध्वाधर केन्द्रापसारक पंप को अपनाता है, जिसे स्थापित करना और बनाए रखना आसान है, और इसकी सेवा जीवन लंबी है।उच्च स्तर के अलार्म और निम्न स्तर पंप बंद करने के लिए विनियामक टैंक में स्तर गेज सेट के माध्यम से महसूस किया जा सकता है.
मात्रा.:2 सेट ((एक उपयोग के लिए, दूसरा बैकअप के लिए)
शक्तिः5.5kw

h.फिल्टर

उपचारित अपशिष्ट जल को गहराई से फ़िल्टर किया जाता है और फ़िल्टर सामग्री के रूप में क्वार्ट्ज रेत को अपनाया जाता है, पानी आंतरिक जल वितरक और जल कलेक्टर के माध्यम से बहता है,और टैंक में उच्च गति से निस्पंदन किया जाता है, जो प्रभावी ढंग से कणों को हटा सकता है और धुंधलापन को कम कर सकता है।
मात्राः 1 सेट
मॉडलःDMF3224-1A
सामग्रीःकार्बन स्टील विरोधी जंग

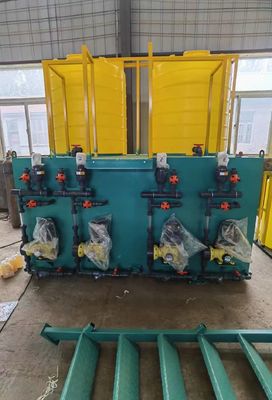

खुराक प्रणाली

खुराक देने वाला यंत्र माप पंप, अभिकर्मक बैरल, हलचलकर्ता आदि से बना होता है और इसका उपयोग अभिकर्मक की मात्रात्मक खुराक प्राप्त करने के लिए किया जाता है।पीएसी मजबूत ब्रिजिंग अवशोषण प्रदर्शन के साथ एक फ्लोकलेंट है, जो पानी में निलंबित ठोस पदार्थों के साथ कोएग्यूलेट और एडसॉर्ब कर सकता है, ताकि निलंबित ठोस पदार्थों को अस्थिर और जमा कर सके; एनीओनिक पीएएम एक कोएग्युलेन्ट है,जिसका उपयोग फ्लोक्लेंट के साथ मिलकर फ्लेक्स के तलछट में सुधार करने और पानी की गुणवत्ता को स्पष्ट करने में सहायता करने के लिए किया जा सकता है; कैटियनिक पीएएम का उपयोग दलदली निर्जलीकरण के लिए किया जाता है, जो ठोस-तरल पृथक्करण के लिए अनुकूल है। स्वचालित एसिड डोजिंग डिवाइस का उपयोग अपशिष्ट जल के पीएच को तटस्थ करने के लिए किया जाता है,और स्वचालित खुराक ऑनलाइन पीएच डिवाइस के माध्यम से महसूस किया जाता है.
मात्राः 4 सेट
PAM स्वचालित खुराक देने वाला यंत्रः 2 सेट तीन बॉक्स प्रकार स्वचालित, 304 1000L
पीएसी स्वचालित खुराक देने वाला उपकरण:1 सेट डबल बाल्टी डबल पंप पीई 2000L

स्वचालित एसिड डोजिंग डिवाइस:1सेट एकल बाल्टी डबल पंप पीई 500L

j.स्लग उपचार प्रणाली

कीचड़ उपचार प्रणाली में कीचड़ गाढ़ा करने वाला, और फिल्टर प्रेस शामिल है
गंदगी घने करने वाले टैंक का उपयोग तलछट टैंक और वायु तरंग टैंक की भौतिक और रासायनिक प्रतिक्रिया से उत्पन्न गंदगी को संग्रहीत करने के लिए किया जाता है।सूखापन के लिए कीचड़ पंप के माध्यम से फिल्टर प्रेस के लिए ढोया जाता है, और निर्जल दलदली को उपचार के लिए बाहर ले जाया जाता है
